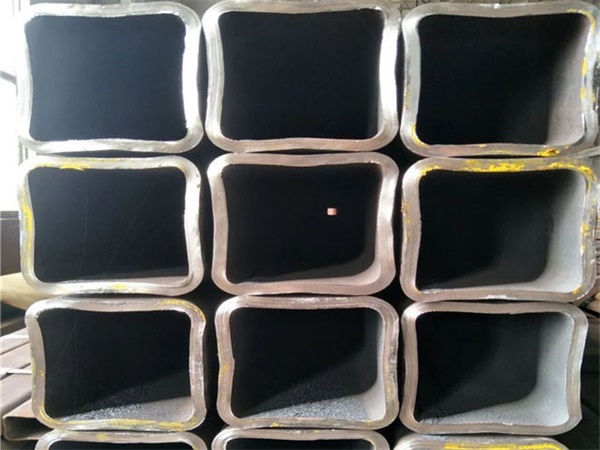

Q355C無縫方矩管是一種低合金高強度結(jié)構(gòu)鋼材質(zhì)的方矩管，以下是對其材質(zhì)的詳細(xì)解析：

　　一、材質(zhì)定義

　　牌號含義：Q355C中的“Q”代表屈服強度，“355”表示鋼材的屈服強度不低于355MPa，“C”則表明其沖擊韌性在0℃時仍能滿足要求。

　　二、化學(xué)成分

　　Q355C無縫方矩管的化學(xué)成分經(jīng)過精心調(diào)配，含有適量的碳(0.12%~0.20%)、硅(0.20%~0.50%)、錳(1.20%~1.70%)、磷(≤0.030%)、硫(≤0.030%)以及微量的合金元素(如鉻≤0.30%、鉬≤0.10%、釩≤0.15%、鈮≤0.07%、鎳≤0.50%等)。這些元素共同作用，使得Q355C鋼材在保持高強度的同時，還能擁有良好的焊接性和抗腐蝕性。

　　三、力學(xué)性能

　　屈服強度：不低于355MPa。

　　抗拉強度：470~630MPa。

　　伸長率：不低于22%。

　　沖擊韌性：在0℃時，縱向沖擊功需≥34J，顯示出良好的低溫韌性。

　　四、性能特點

　　高強度：能夠承受較大的荷載，減少材料使用量，降低結(jié)構(gòu)重量，提高經(jīng)濟效益。

　　良好的韌性：在低溫環(huán)境下仍能保持良好的沖擊韌性，適用于寒冷地區(qū)或需承受動態(tài)載荷的結(jié)構(gòu)。

　　優(yōu)異的焊接性：易于進(jìn)行各種焊接操作，且焊縫質(zhì)量高，保證了結(jié)構(gòu)的整體強度。

　　耐腐蝕性：相對于普通碳鋼，Q355C鋼具有一定的耐大氣腐蝕能力，延長了使用壽命，減少了維護(hù)成本。

　　尺寸精確：高精度的生產(chǎn)工藝保證了Q355C無縫方矩管的尺寸穩(wěn)定性，便于安裝和施工。
